Dopplerenhet

Decca Navigator Co - Doppler Velocity Sensor






Decca Doppler Type 72

Dopplerenhet 002
Decca Doppler Unit 72





Doppler Type 72 radomer

Antennsidan med radomer





Doppler Type 72 elektronik
Dopplerenheten utan kåpa



Decca Doppler 71

Dopplerenhet Decca Type 71



Fart/avdriftindikatorHovringsindikator

Fart/avdriftindikator och hovringsindikator till Type 71


















Racal Doppler 90 utan kåpa

Dopplerenhet Racal Type 90

Allmänt

Dopplerenheten mäter en flygfarkosts hastighet relativt marken längs flygfarkostens x- och y-axlar. Fartinformationen lämnas i analog form till dopplersystemets indikatorer och som pulståg till flygfarkostens navigeringsdator.



Dopplerenheten är en CW-radar som arbetar på Ku-bandet med en våglängd av ≈2 cm. Den består av en enda enhet, som innehåller sändare, mottagare, signalbehandlingskretsar och antenner. Enheten är placerad på flygfarkostens undersida.

Dopplern arbetar med två sändarfrekvenser som fördelas i en sändarantenn till tre lober. Två av dessa är riktade snett framåt nedåt, A- och B-loben, och en snett bakåt, C-loben, nedåt i förhållande till flygfarkostens x-axel.
De utsända signalerna reflekteras från underliggande terräng och tas emot av enhetens mottagare.

Mottagarantennen, som är utformad för att ta emot i de tre lob-riktningarna A, B och C, är placerade bredvid sändarantennen och åtskild från denna av en metallskärm, septum.
I enhetens beräkningskretsar jämförs utsänd signals frekvens med den mottagna signalens frekvens. På grund av farkostens fart relativt marken uppstår en skillnad mellan utsänd och mottagen frekvens på grund av dopplereffekten. Frekvensskillnaden blir ett mått på farkostens hastighet relativt marken.

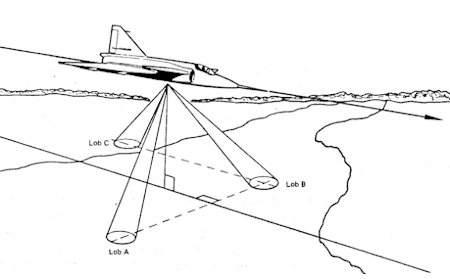

Dopplerlobernas konfiguration





Decca Doppler Unit 71, Type 9305

Denna dopplerenhet användes i HKP4 tillsammans med sina instrument och en kartenhet, som navigeringshjälpmedel.



Decca Doppler Unit 72, Type 9307

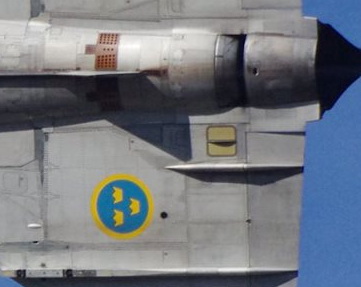

Denna dopplerenhet användes i Flygplan AJ37 som en del i det integrerade navigeringssystemet och benämndes Dopplerenhet 002.

Data
Mått: 42 x 42 x 13 cm
Vikt: 16,5 kg
Fartområde: Längsled 0 till 2000 km/h, tvärsled ±360 km/h

Temperaturområde: -40° C till +70° C

Spänning/effekt: 115V, 400Hz, 1 fas/200 VA

Frekvens: 13,3143 GHz och 13,325 GHz

Sändareffekt: 100 mW CW i tre lober

Lobvinklar: Lobbredd 5x10°, vinkel längdled 67° neråt,

                    vinkel sidled 12° utåt

Höjdområde: 0 till 18.000 m

Max rollvinkel över hav: ±15°
Utdata: Digital längsinformation Δx = 0,01435 m/puls

                Digital tvärsinformation Δy = 0,02853 m/puls

              Riktningsinformation tvärsled - positivt värde = höger,
              negativt värde = vänster

Bildbilaga Dopplerenhet 002



Decca Doppler Unit 80

Denna dopplerenhet användes under några år på prov i två av arméns HKP3 i Boden.



Racal Doppler 90 Velocity sensor

Denna dopplerenhet används i HKP10 och utgör där en sensor av många, som lämnar information i digital form till navigeringsdatorn.



Skrivet av Göran Svanborg

Källor: Beskrivning FPL AJ37 och broschyrer från Decca Navigator Co.
