Operativ Tidsperiod

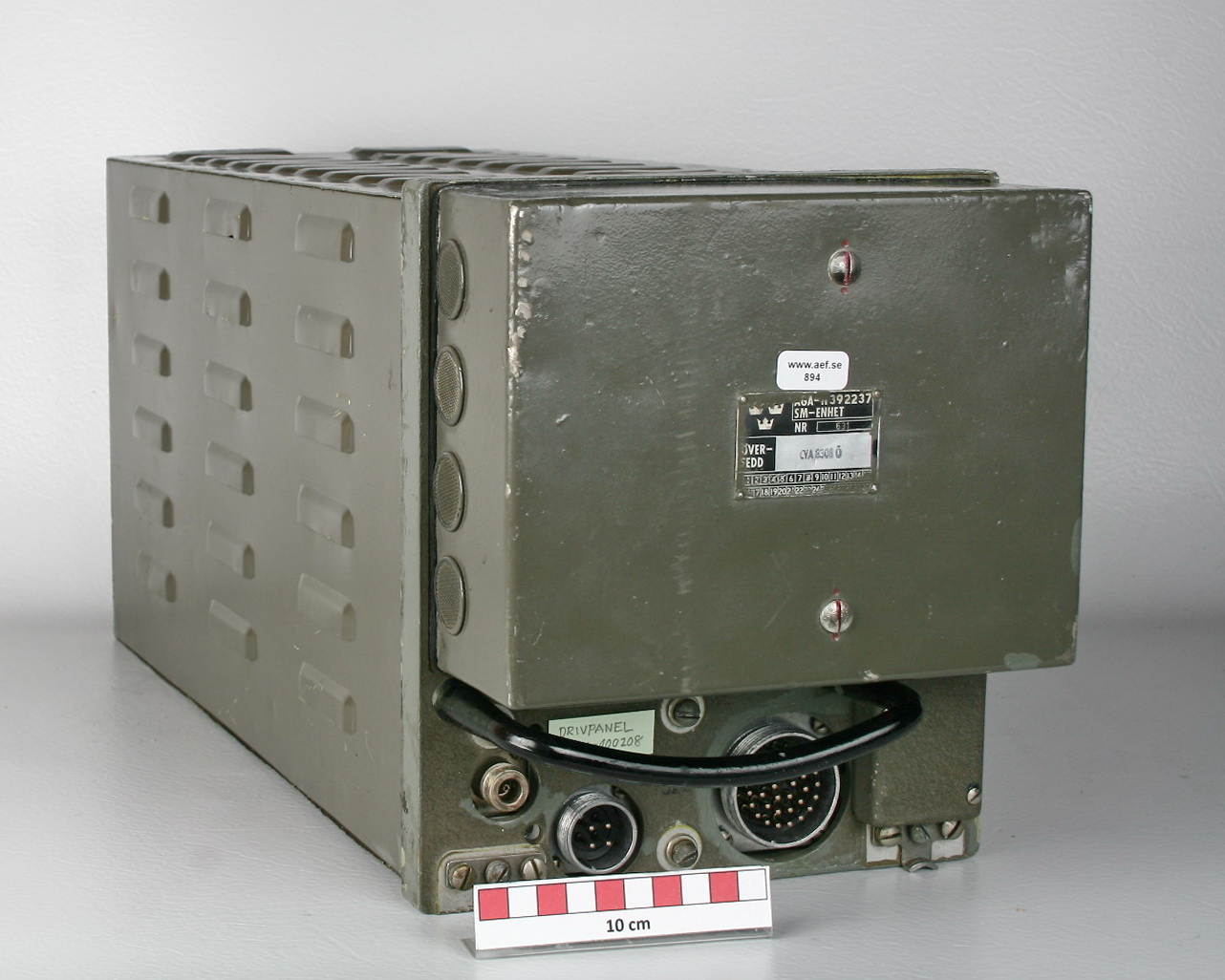

FLYGRADIO Fr-12

FV beteckning M3952-012010

Ursprungsbeteckning  AGA 630 399 218

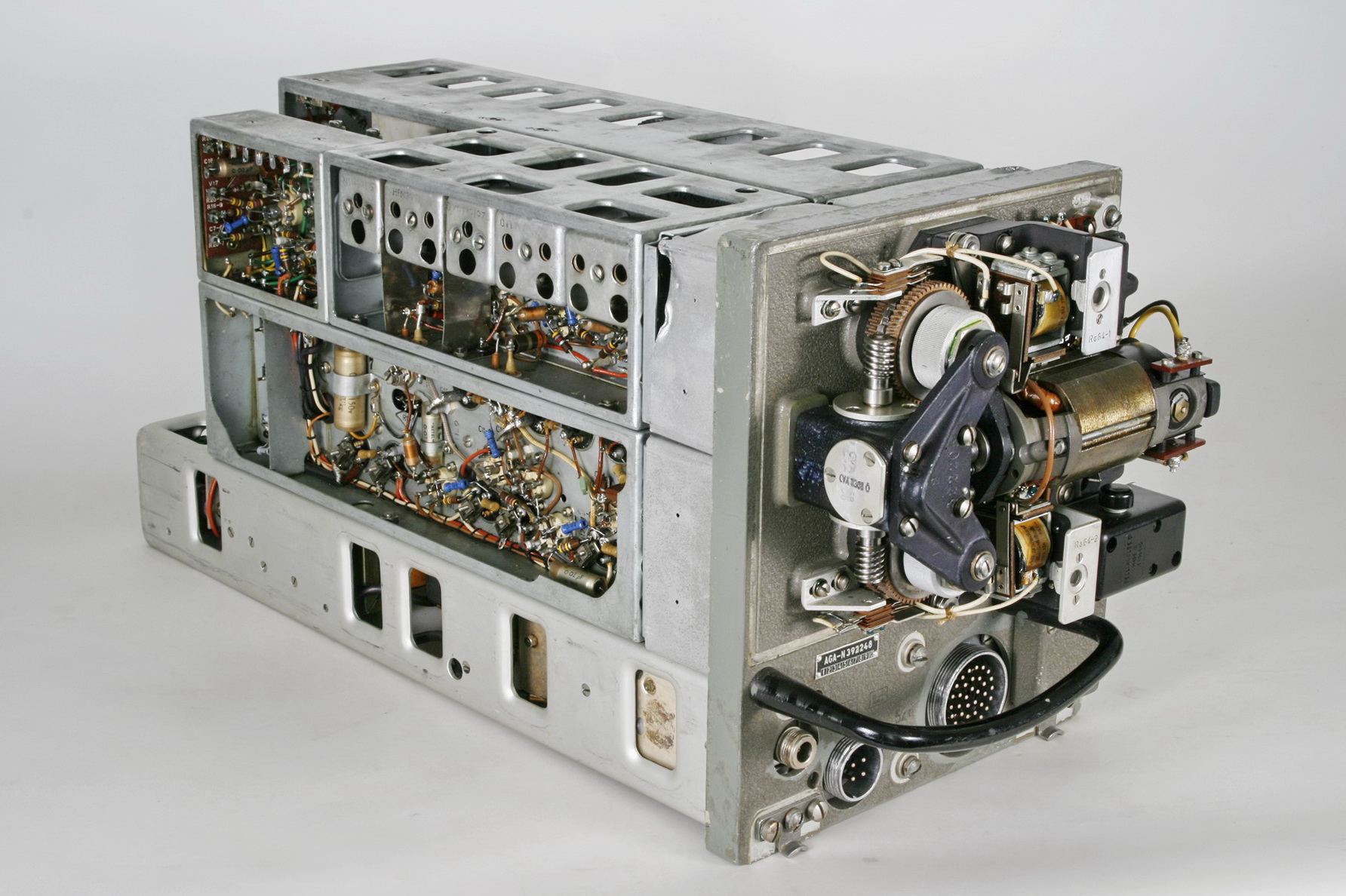

Sändtagare Fr-12 (utan kåpor)
Sändtagare Fr-12 (utan kåpor)

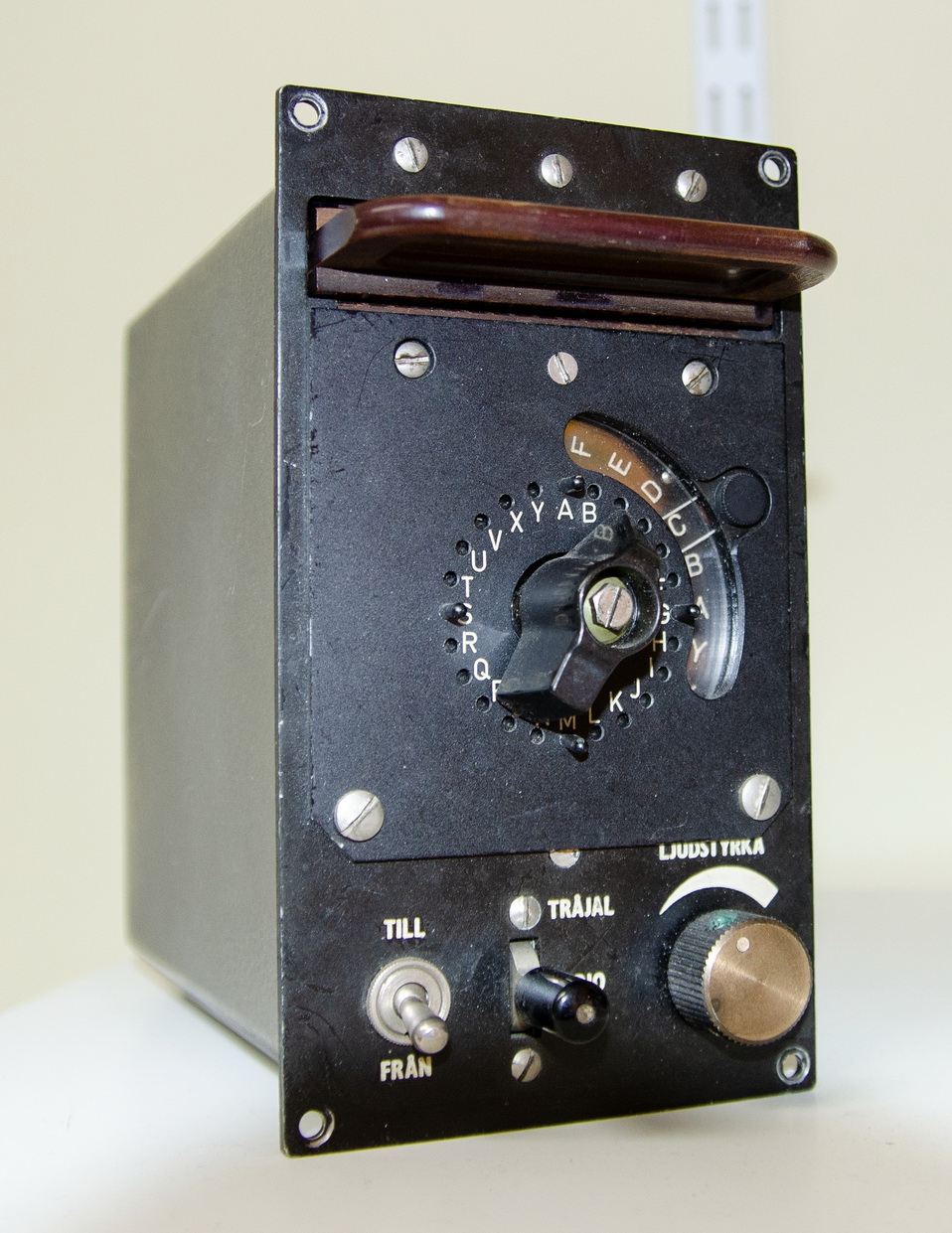

Manöverapparater (dubbel och enkelkommando fpl, hkp) Dk flygförare
Dk flygförare



Dk flygförare
Dk flygförare

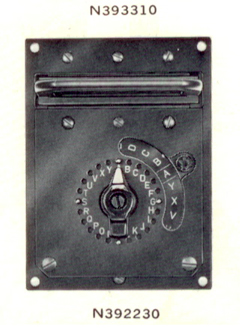

Enkelkommando
Enkelkommando





Enkelkommando
Enkelkommando

Dk navigatör (baksits)
Dk navigatör (baksits)



Förväljarinsats (Spaden)
Förväljarinsats (Spaden)
24 förvalda kanaler





 Allmänt

Den första svenskutvecklade VHF-flygradiostationen med multikanalkapacitet.

Utvecklades och tillverkades av AGA AB Lidingö med seriestart 1952 och med en kompletterande serie (25 enheter) 1964
Antal producerade enheter c:a 660 st.
Avsedd för Fpl32 (449st.), Fpl34 (120st.) och senare även i helikoptrar och  transportflygplan samt flera specialflygplan till exempel Vickers Varsity, Caravelle och Canberra med flera.



  Konstruktion

Traditionell rörstation med robust frekvensväxlingsmekanism och -inställning
Saving crystals (882 kanaler med 84st. kristaller).
I delserie 2 (1964) utrustades vissa funktioner med nuvistorer (elektronrör med elektrodtillföringar i form av plana metallskivor och med keramik (i st.f. glas) som isolator mellan dem) i stället för vanliga rör i glasutförande.

  • Strömförsörjning +28V och 115V trefas

  • Vikt 22 kg exklusive manöverapparat

Flygradio FR-12 består av

  • Sändtagare FR-12

    • Mottagare/sändare/strömförsörjningsehet.

  • Manöverapparat

    • Flera olika utföranden (5) beroende på Flygplantyp

 Förvalda kanaler (24) programmerades in på en förväljarinsats. Se bild ”Spaden”



  Prestanda

  • Frekvensområde 103-147,05 MHz.

  • Från början 180 kHz kanaldelnig sedan modifiering till 100 kHz kanaldelning och slutligen till 50 kHz delning.

  • Modulationstyp TAL/AM

  • Uteffekt 5 W

Källor:

 Civing Ingemar Pellbäck f.d. Utvecklingschef på AGA, BAAB och Celsius Aerotronics



För detaljerad information se Beskrivning FR-12 ur AEF digitala arkiv.





Sammanställt av Lars V Larsson AEF

Senast uppdaterad 2016-02-09.
